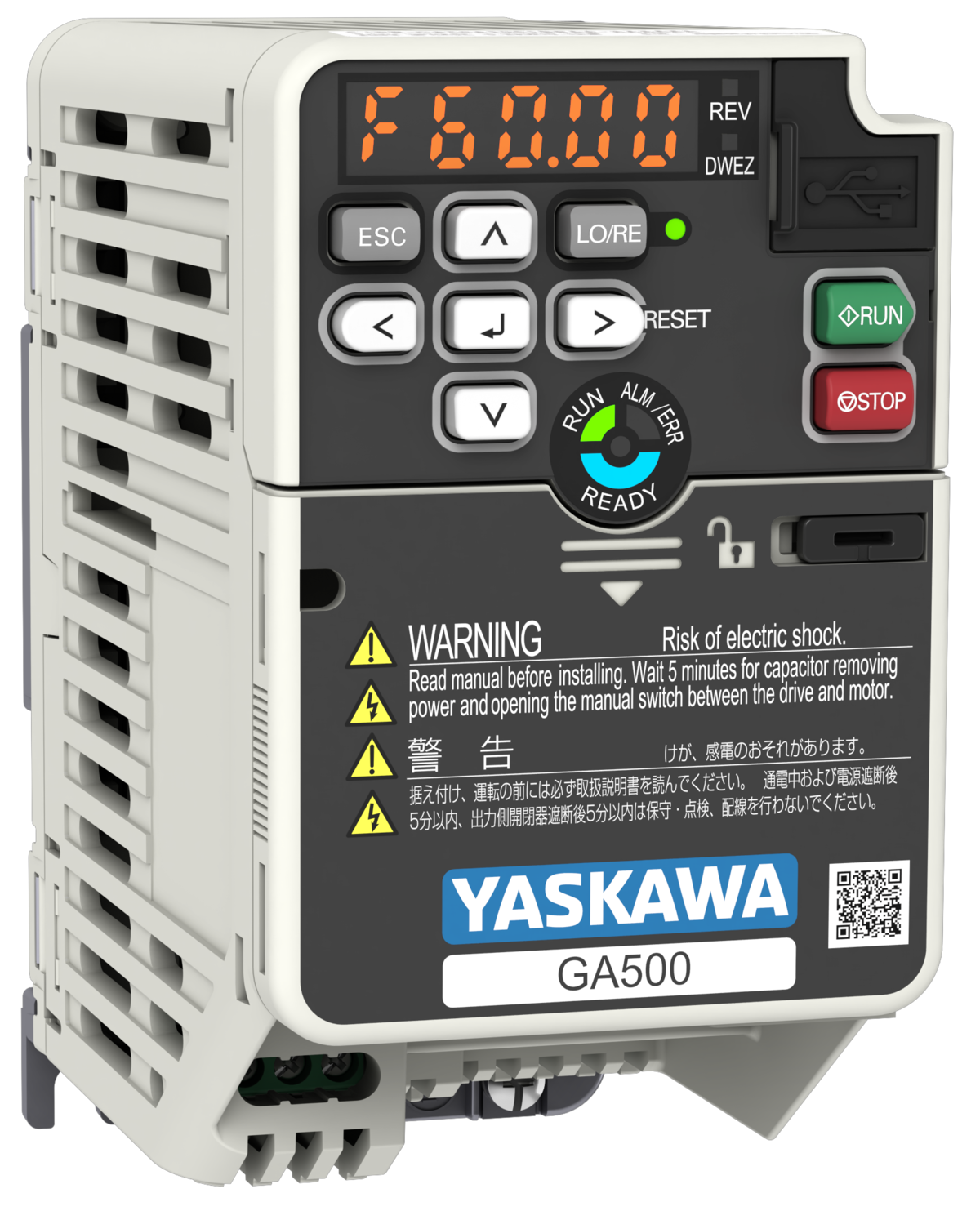

GA500-mikrotaajuusmuuttajat
Teollisuuden sovelluksiin
GA500 - Tehoa täydessä tasapainossa
Yksinkertaistettu järjestelmäintegraatio
GA500-taajuusmuuttajat on suunniteltu integroitaviksi helposti järjestelmiin ja koneisiin. Yhdistämällä verkkotuen, sovelluskohtaiset ominaisuudet ja erinomaiset mukautusmahdollisuudet vertaansa vailla olevaan helppokäyttöisyyteen, GA500 minimoi automaatiotehtävien suorittamiseen tarvittavan työmäärän.
Nopea asennus ja käyttöönotto
GA500-taajuusmuuttajissa on monia ominaisuuksia, joiden ansiosta oheislaitteita ei tarvita. Yhdessä helpon johdotuksen ja muiden älykkäiden toimintojen kanssa perusasetukset saadaan valmiiksi vain viidessä minuutissa. Tämä vähentää järjestelmän käyttöönottoon kuluvaa aikaa ja kustannuksia.
Erinomainen suorituskyky
GA500-taajuusmuuttajat hyödyntävät uusinta moottorinohjaustekniikkaa induktiomoottoreille, kestomagneettimoottoreille ja synkronisille reluktanssimoottoreille, minkä ansiosta ne tarjoavat erinomaisen ohjaustehokkuuden ja minimoivat energiankulutuksen.
Turvallinen toiminta
GA500-taajuusmuuttajat on suunniteltu toimimaan luotettavasti. Vankka rakenne pinnoitetuilla piirilevyillä mahdollistaa käytön 50 °C:n lämpötilassa ilman tehorajoituksia, kun taas laitteen valvontatoiminnot ja integroitu käyttöiän ennustustoiminto estävät äkilliset viat. GA500 varmistaa tehokkaan toiminnan ja ehkäisee tuotantotappioita.
GA500 – joustavuus, helppokäyttöisyys ja kestävä suunnittelu tarjoavat parhaan arvolupauksen juuri sinun sovelluksellesi
Tekee elämästä helpompaa
GA500-taajuusmuuttajasssa on lisäarvoa tuovia toimintoja ja älykkäitä ominaisuuksia, jotka tarjoavat etuja koko koneen elinkaaren ajaksi.
Jäähdytyspuhaltimet toimivat vain tarvittaessa. Likaantuminen pysyy vähäisenä ja huoltovälejä voidaan pidentää.

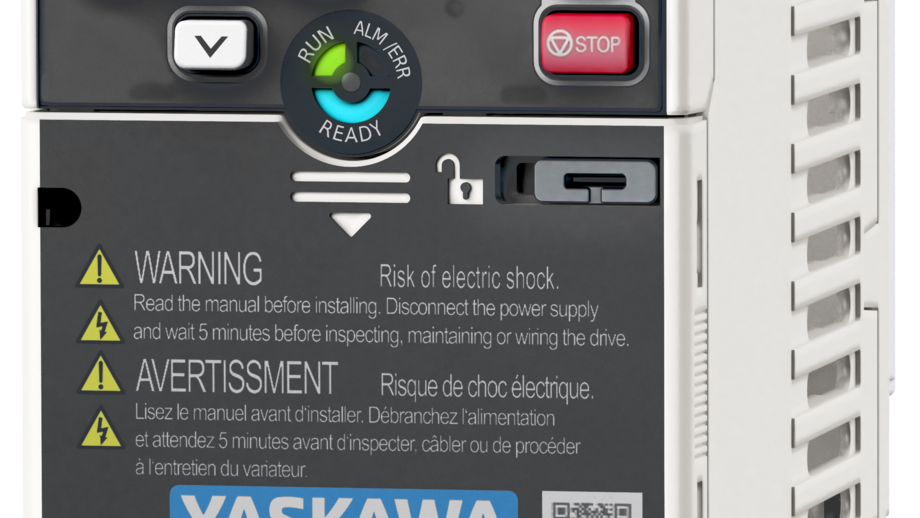

Kirkas LED-näyttö ja kosketusnäppäimet tekevät valikoissa liikkumisesta helppoa ja intuitiivista. Irrotettava näppäimistö voi toimia parametrien varmuuskopiointi- tai kopiointilaitteena.
Valikot ja parametrit on järjestetty ja nimetty samalla tavalla kuin muissakin Yaskawa-taajuusmuuttajissa.
Yhdistä laite helposti tietokoneeseen tai mobiililaitteeseen ohjelmointia, valvontaa tai vianmääritystä varten.
GA500-taajuusmuuttajaa voidaan käyttää jopa 4000 metrin korkeudessa ja jopa 60 °C:n lämpötiloissa. Pinnoitetut piirilevyt suojaavat taajuusmuuttajaa pölyltä ja lialta.
10 vuoden huoltovapaa rakenne takaa vaivattoman pitkäaikaisen käytön.

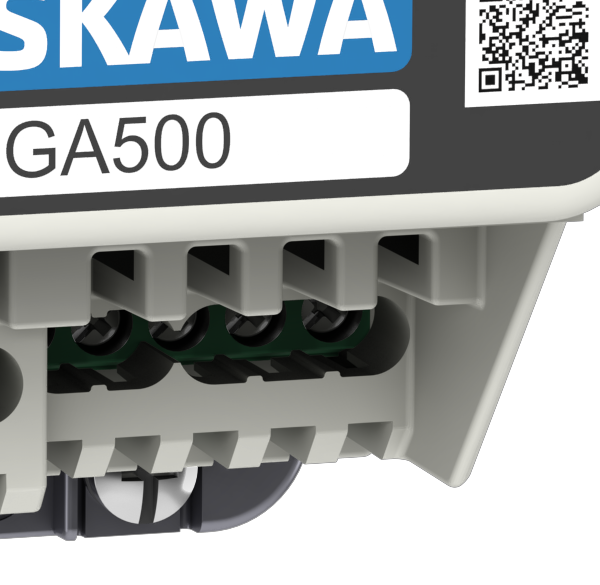

Luo helposti kestäviä ja luotettavia liitoksia ilman, että niitä tarvitsee kiristää uudelleen.
Käsittele regeneratiivista energiaa mahdollisimman vähillä ulkoisilla osilla.
Liitä päävirtapiirin ja moottorin johdot mahdollisimman nopeasti irrottamatta mitään suojuksia.
Maailmanlaajuisten standardien noudattaminen on helppoa, ja koneiden rakenne on yksinkertaistunut osien vähenemisen ansiosta.
Sisäinen virtalähde tuottaa 150 mA lisävirtaa ulkoisten anturien käyttöä varten, jolloin erillistä virtalähdettä ei tarvita.

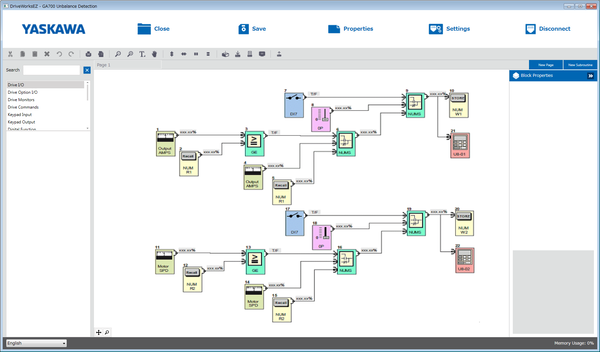

Ohjausfunktioiden mukauttamiseen tarkoitettu ohjelmointiympäristö voi korvata ulkoiset ohjaimet.
Yksinkertainen johdotus pitää ohjausjärjestelmän toimintakunnossa myös valmiustilassa tai sähkökatkojen aikana.
Normaali kuormitusluokitus mahdollistaa yhden koon suuremman moottorin käytön sovelluksissa, joissa vääntömomentti vaihtelee.
Tärkeimpien komponenttien käyttöiän seuranta estää äkillisten vikojen aiheuttamat tuotantotappiot.

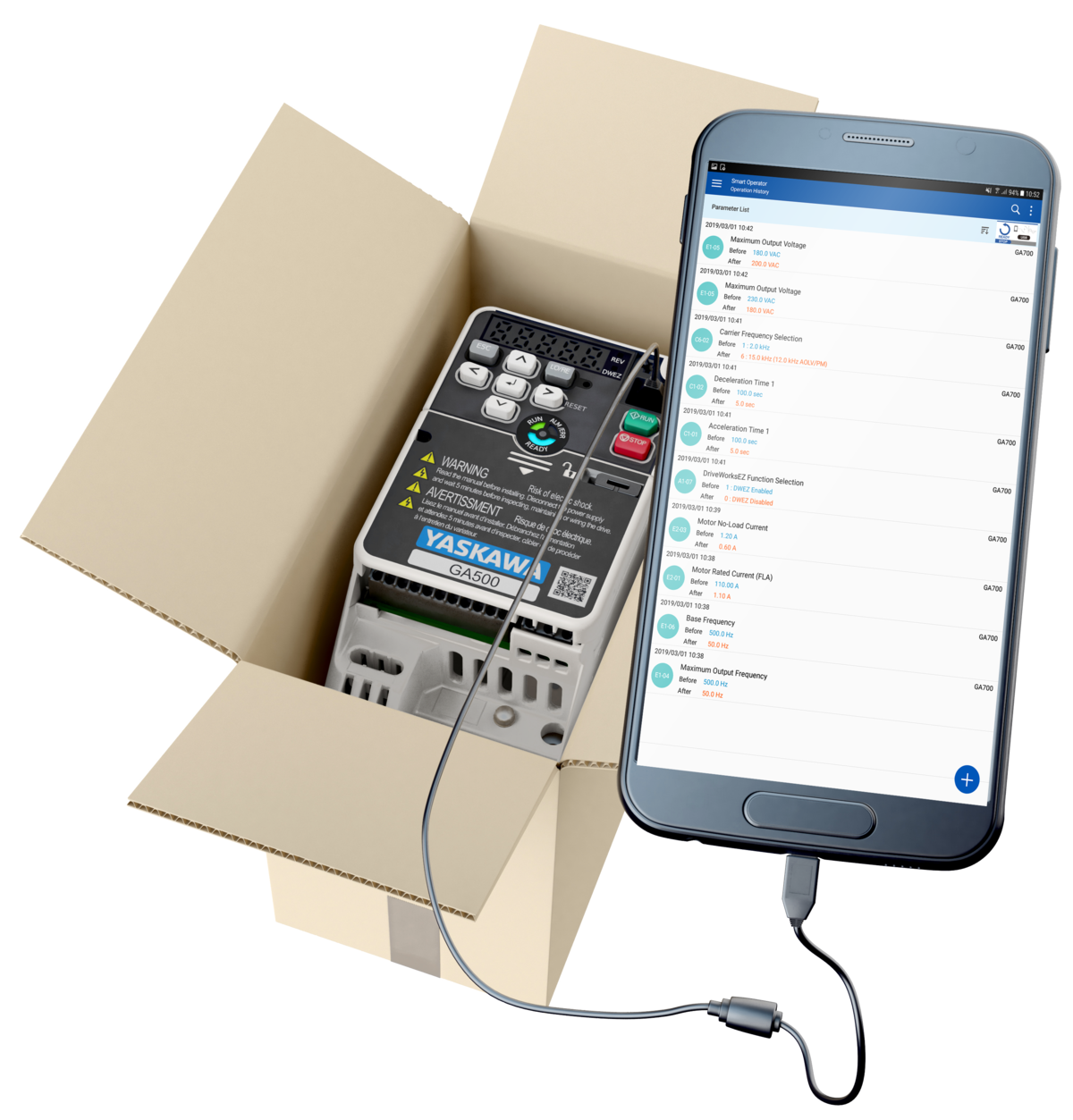

Ohjelmointi ilman virtaa
GA500-taajuusmuuttaja voidaan ohjelmoida ilman virtalähdettä, jopa silloin, kun laite on vielä pakkauksessa. Liitä laite vain tietokoneen USB-porttiin tai mihin tahansa USB On-The-Go -laitteeseen, aloita ohjelmointi ja nauti helposta käyttöönotosta.

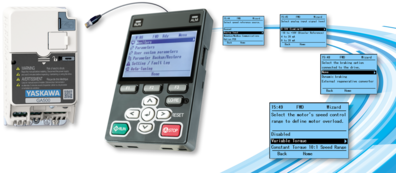

LCD -näppäimistö (valinnainen)
Lisätoiminnot
GA500-taajuusmuuttajia voidaan ohjelmoida ja käyttää ulkoisen korkean resoluution graafisen näppäimistön avulla. 13 eri kielen tuki, asennusohje ja intuitiivinen tekstivalikkorakenne helpottavat taajuusmuuttajan asennusta ja säästävät arvokasta aikaa.
- Kopiointitoiminto neljälle parametrisarjalle
- Tietojen tallennus Micro-SD-kortille
- Reaaliaikakello
- Saatavana Bluetooth-yhteydellä mobiililaitteen liittämistä varten
- Automaattinen varmuuskopiointitoiminto
- Vakio RJ45-kaapeliliitäntä
Asennusohje
Asennusohje lyhentää asennusaikaa vain muutamaan minuuttiin. Se opastaa käyttäjää perusasetusten tekemisessä yksinkertaisten kysymysten avulla, jotka eivät vaadi mitään tietoa taajuusmuuttajan parametreista. Tämä säästää arvokasta aikaa.
Vaivaton verkkointegraatio
GA500-taajuusmuuttajat tukevat kaikkia tärkeimpiä teollisuusviestintäprotokollia ja liitäntätopologioita, minkä ansiosta ne voidaan sovittaa monenlaisiin tehdasautomaatioverkkoihin. Testatut ja varmennetut toimintolohkot mahdollistavat nopean ja vaivattoman verkon käyttöönoton.

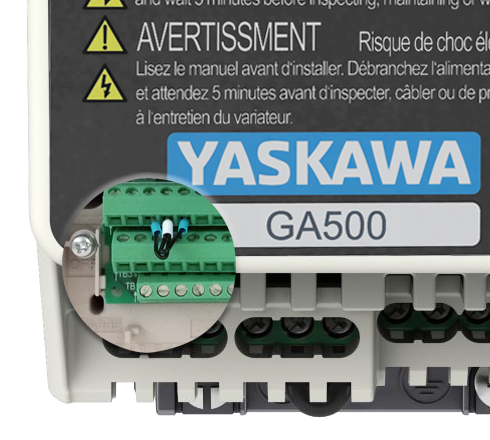

Sisäänrakennettu +24 VDC -tulo
Kun GA500-laitteeseen syötetään virtaa sisäänrakennetun 24 VDC:n ohjausvirransyötön kautta. Verkkoviestintää voidaan ylläpitää jopa päävirtakatkoksen aikana, mikä mahdollistaa jatkuvan valvonnan ja nopeamman käynnistymisen virran palautuessa.

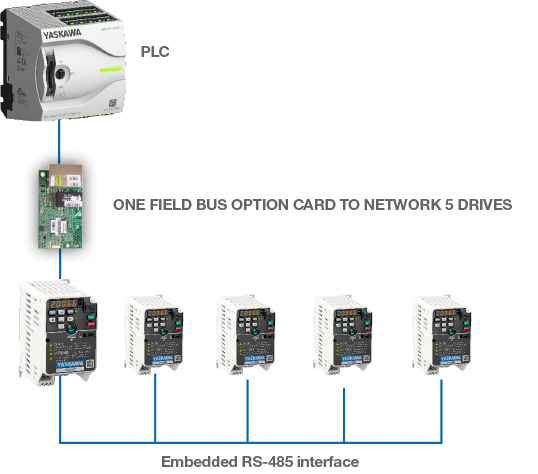

Kustannustehokas verkkointegraatio
Yhdellä kenttäväylälaajennuskortilla voidaan ohjata jopa viittä GA500-taajuusmuuttajaa, mikä tarjoaa kustannustehokkaan ratkaisun, jossa johdotustarve on vähäisempi.
Helppo integraatio verkkoon
- Tukee kaikkein tärkeimpiä verkkoja ja topologioita
Sisäänrakennetut protokollat vähentävät kustannuksia
- RS‑485 MEMOBUS/Modbus-protokolla
- 115,2 kbit/s:n tiedonsiirtonopeudet

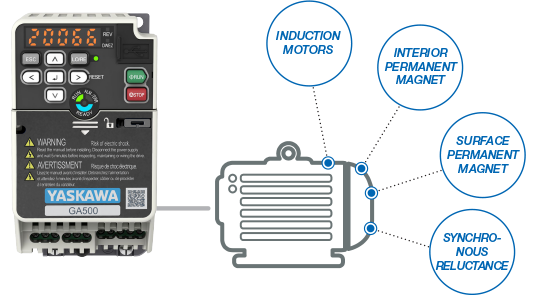

Yksi kaikille
GA500 ohjaa tarkasti induktio-, kestomagneetti- ja synkronisia reluktanssimoottoreita. Tämä tarjoaa monipuolisuutta, jonka ansiosta yhdellä taajuusmuuttajalla voidaan käyttää monenlaisia sovelluksia. Uuden EZ Vector -tilan ansiosta GA500 pystyy ohjaamaan kaikkia näitä moottorityyppejä ilman laajaa säätämistä.
Yksi taajuusmuuttaja moniin eri sovelluksiin
- Kestomagneettimoottoreiden avoimen piirin nollanopeuden ja vääntömomentin säätö
- Induktio-, kestomagneetti- ja synkroniset reluktanssimoottorit voidaan käyttää yhdellä ainoalla taajuusmuuttajatyypillä
- 590 Hz:n lähtötaajuus
- Korkea kytkentätaajuus takaa hiljaisen moottorin käynnin
- Aikaa säästävä ja vaivaton minkä tahansa moottorin asennus ilman automaattista viritystä

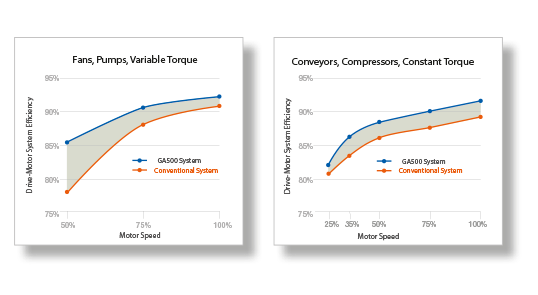

Energiatehokas
Erittäin pienten energiahäviöiden ansiosta GA500 tarjoaa jopa 98,5% hyötysuhteen. Lisäksi sen kehittynyt moottorinohjaus käyttää moottoreita niiden optimaalisen hyötysuhteen alueella erilaisissa teollisuussovelluksissa, kuten puhaltimissa, pumpuissa, kompressoreissa, kuljettimissa ja monissa muissa kohteissa.
GA500-taajuusmuuttajat tarjoavat merkittävän energiansäästöpotentiaalin, sillä ne käyttävät sovelluksia niiden parhaalla mahdollisella hyötysuhteella.
Joustavat asennusvaihtoehdot
Riippumatta siitä, asennetaanko taajuusmuuttaja ohjauskaappiin, seinälle, puhtaaseen ympäristöön tai vaativiin olosuhteisiin, GA500:n joustava rakenne mahdollistaa luotettavan toiminnan erilaisissa käyttöympäristöissä.

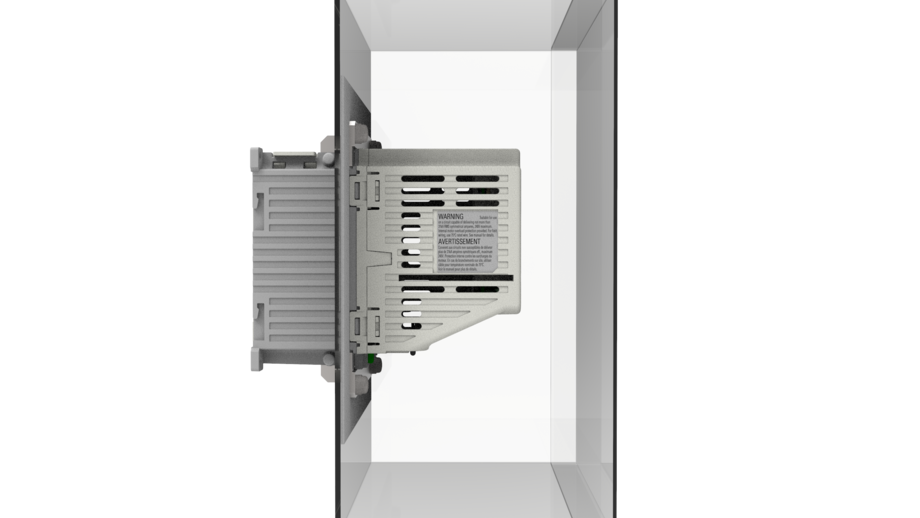

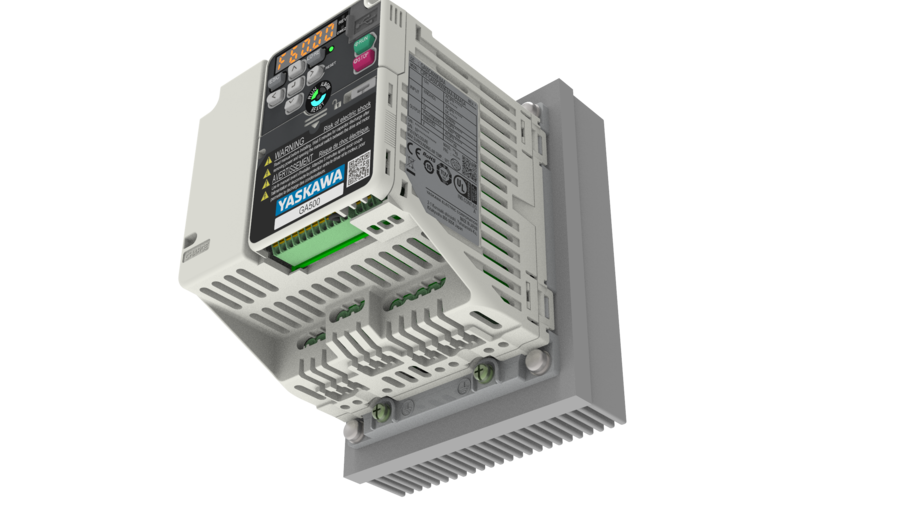

Jäähdytyselementin ulkoinen asennus
Lisävarusteena saatavan rengassarjan avulla GA500 voidaan helposti asentaa siten, että jäähdytyselementti sijaitsee kaapin ulkopuolella. Tällä tavoin 77 % lämmöntuotosta siirtyy monissa tapauksissa paneelin ulkopuolelle, mikä mahdollistaa pienempien paneelien käytön, paneelin jäähdytyksen vähentämisen tai useampien laitteiden sijoittamisen samaan paneeliin. Paneelin sisällä vähentynyt ilmavirtaus vähentää lisäksi pölysaastumista ja pidentää huoltovälejä.

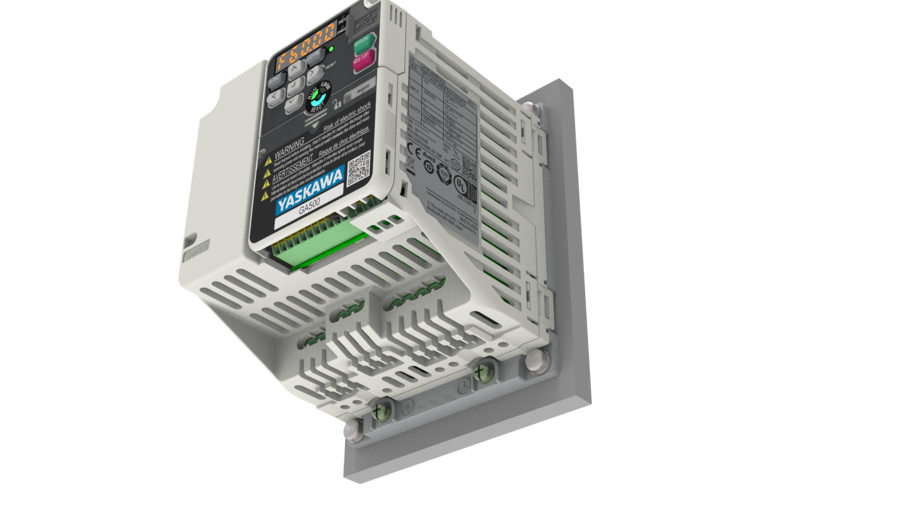

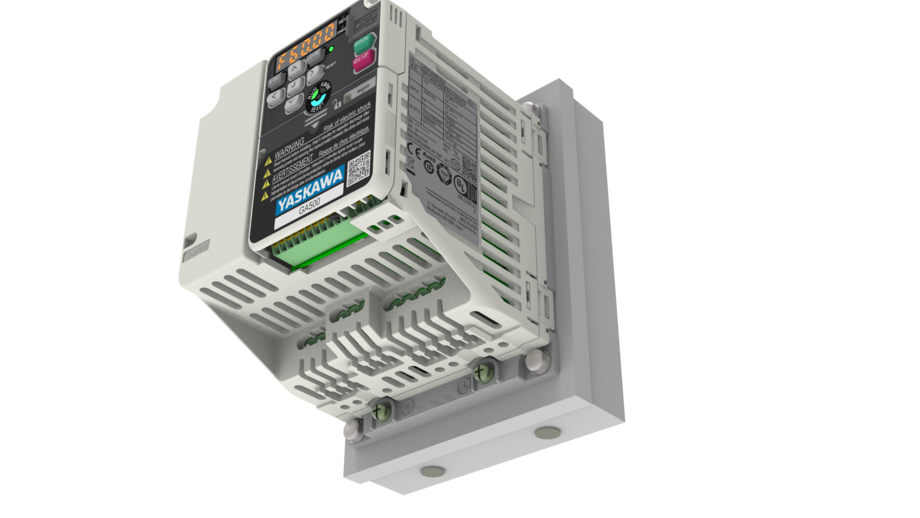

Ulkoiseen jäähdytykseen tarkoitettu malli
GA500 on suunniteltu käytettäväksi ulkoisen jäähdytyselementn, vesijäähdyttimen tai muun lämmönsiirtoratkaisun kanssa. Suuri joustavuus antaa koneenrakentajille enemmän vapautta suunnitteluun ja mahdollista optimaalisen integroinnin erilaisiin jäähdytyskonsepteihin.
Vierekkäinen asennus
GA500 voidaan asentaa vierekkäin alapuolisella kaapeloinnilla, mikä pienentää sähkökaapin tilantarvetta.

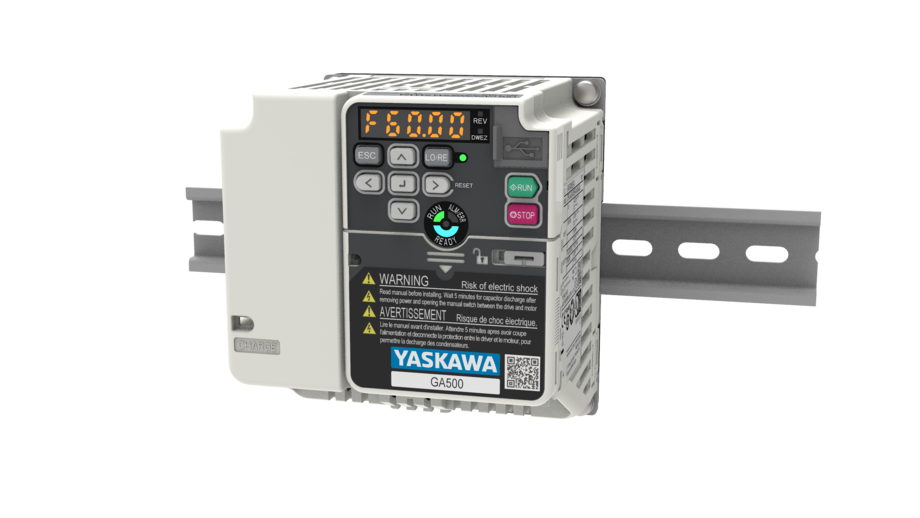

DIN-kiskoasennus
Enintään 4 kW:n GA500-taajuusmuuttajat voidaan kiinnittää DIN-kiskoon helposti valinnaisen asennussarjan avulla. Tämä nopeuttaa asennusta ja säästää arvokasta käyttöönottoaikaa.

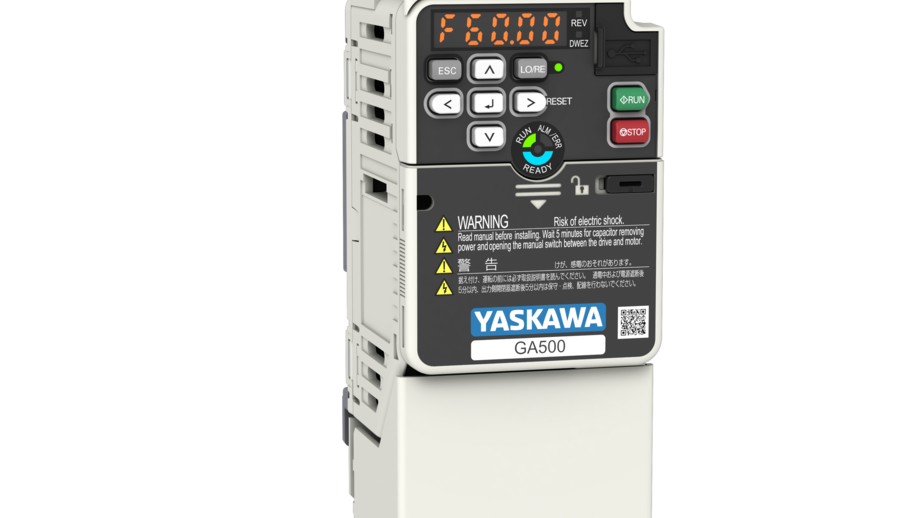

UL Type 1 -asennussarja
Asennuksissa, joissa vaaditaan UL Type 1 -luokituksen täyttymistä, GA500 voidaan päivittää vaatimusten mukaiseksi helposti mekaanisen asennussarjan avulla.

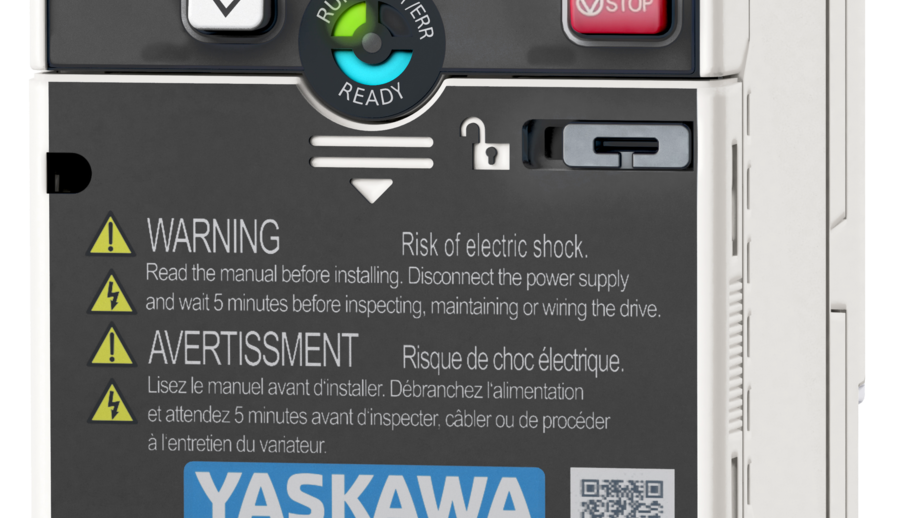

Sisäänrakennetut vaihtoehdot
GA500-mallia on saatavana sekä sisäänrakennetulla EMC-suodattimella että ilman sitä. Molemmilla versioilla on sama pohjapinta-ala, ja ne eroavat toisistaan ainoastaan syvyyden osalta.
Kestävä
GA500 on suunniteltu 10 vuoden huoltovapaaseen käyttöön, ja se on rakennettu kestämään jopa ankarat tai vaativat olosuhteet.
Pinnoitetun piirilevyn suojaus
Vakiona pinnoitetut piirilevyt suojaavat elektroniikkaa pölyltä ja kosteudelta sekä takaavat luotettavan toiminnan jopa vaativissakin olosuhteissa (IEC 60723‑3‑3, 3C2, 3S2).
Laaja ympäristön lämpötila-alue
GA500-taajuusmuuttajia voidaan käyttää turvallisesti ympäristön lämpötiloissa, jotka vaihtelevat –10–60 °C. Jopa 50 °C:n lämpötilassa taajuusmuuttajien tehoa ei tarvitse edes alentaa, vaan niitä voidaan käyttää täydellä teholla.
Tärinänkestävyys
Tärinänkestävyyden ansiosta GA500:n etuja voidaan hyödyntää jopa liikkuvissa tai muissa sovelluksissa, joissa tärinää esiintyy runsaasti ilman, että sen luotettavuus kärsii.
Korkean nopeuden sovellukset
Lähtötaajuus jopa 2000 Hz
GA500:n suurin lähtötaajuus on jopa 590 Hz, minkä ansiosta se soveltuu monenlaisiin käyttökohteisiin. Jos tarvitaan suurempia nopeuksia, lähtötaajuusalue voidaan laajentaa jopa 2000 Hz:iin. Tämä yhdistettynä korkeaan ylimomenttikapasiteettiin ja täyteen kenttäväyläohjattavuuteen tekee GA500:sta erinomaisen valinnan metallin- tai puuntyöstön karasovelluksiin, mutta myös sentrifugeihin ja muihin suurinopeuksisiin sovelluksiin.
Ennakoivat huoltotoimenpiteet
Taajuusmuuttajan itsediagnosointi
GA500 valvoo jatkuvasti pääkomponenttiensa kulumista. Jos jonkin komponentin ennustettu käyttöikä täyttyy, laite antaa hälytyksen, jolloin vaihto voidaan valmistella ja toteuttaa ennen vian syntymistä. Näin estetään prosessin äkillinen pysähtyminen ja varmistetaan tuotannon jatkuvuus.
Koneen vikojen ehkäisy
GA500 voidaan käyttää koneen tai sovelluksen kunnon valvontaan. Arvioimalla signaaleja, kuten jännitteitä, vääntömomenttia ja virtaa, se pystyy havaitsemaan poikkeavia tiloja, kuten tukkeutuneita suodattimia, voitelun puutetta tai muita vastaavia. Hälytys laukeaa ajoissa, mikä estää äkillisen vian ja tuotantotappiot.
Turvallinen

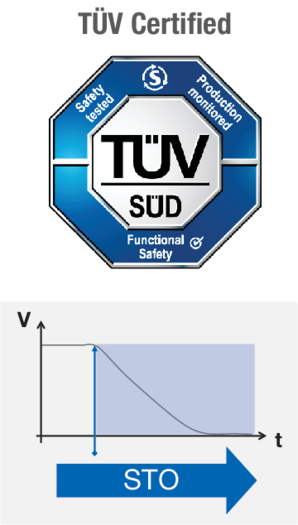

Integroitu toiminnallinen turvallisuus
Sisäänrakennetun kaksikanavaisen STO-toiminnon (safe torque off, SIL3/PLe) ansiosta GA500 tarjoaa tarvittavat työkalut hätäpysäytystoimintojen helppoon integrointiin koneisiin jopa silloin, kun vaaditaan korkeaa riskienhallintatasoa.
Esitteet
Tiedätkö jo, mitä tarvitset?
Jos tiedät jo, mitä tarvitset ja haluat vain varmistaa sopivan kokoisen GA500-taajuusmuuttajan valinnan, siirry taajuusmuuttajien mitoitus- ja valintatyökaluun. Sieltä löydät lisäksi tekniset tiedot sekä kaikki ladattavat aineistot, kuten CAD-tiedostot koneensuunnitteluun, käyttöohjeet, CAE-tiedostot, esitteet ja ohjelmistot.
