Omaa luokkaansa

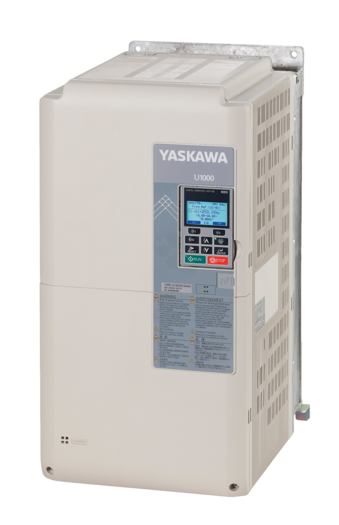

U1000 on erittäin tehokas taajuusmuuttaja. Sen toiminta perustuu viimeisimpään Matrix-teknologiaan. Tehon regenerointikyvyn ansiosta U1000 tarjoaa suuren energiansäästöpotentiaalin. Sinimuotoiset tulovirrat ja yksi tehokerroin vähentävät rasitusta verkko-osille, kuten muuntajille ja voimalinjoille. Erittäin kompaktin muotonsa ansiosta U1000 on ensisijainen valinta innovatiivisiin ja energiatehokkaisiin taajuusmuuttajaratkaisuihin, joissa on tai ei ole tehon regenerointia.

Vallankumouksellinen muotoilu

U1000:n ainutlaatuinen ja innovatiivinen rakenne ylittää yleiskäyttöisten taajuusmuuttajien suorituskyvyn. Tämä nostaa luokkansa parhaan taajuusmuuttajan paitsi parantamaan sovellusten suorituskykyä myös ylittämään IEEE 519 -harmonisten yliaaltojen suuntaviivat sähkön laadulle, mikä auttaa pitämään virransyötön puhtaana kaikista häiriöistä.

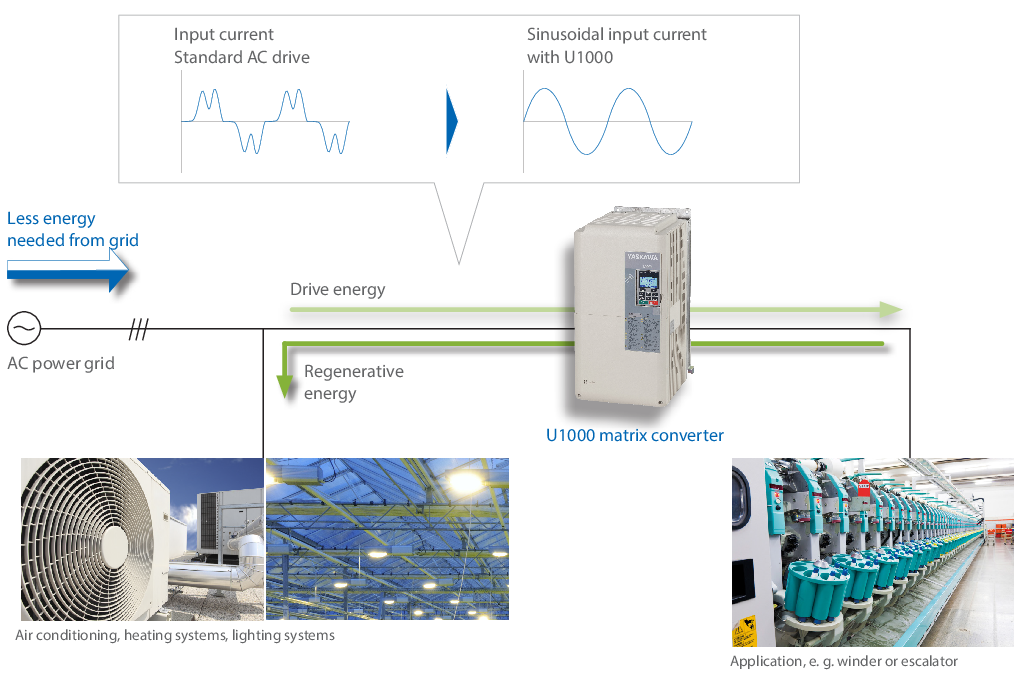

Regeneroitu energia

Paras ratkaisu regeneratiivisiin sovelluksiin. U1000 poistaa tarpeen asentaa ulkoisia jarruyksiköitä tai jarruvastuksia. Se palauttaa regeneratiivisen energian ja jarrutusenergian suoraan takaisin virtalähteeseen.

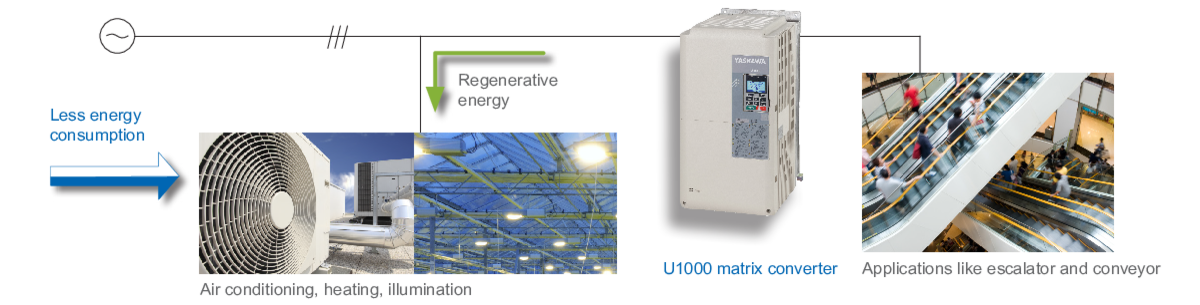

Sisäänrakennettu energian regenerointi

U1000 on erittäin kompakti AC-AC-taajuusmuuttaja, mikä tarkoittaa, että laitteen sisällä ei ole DC-väylää. Tämä innovatiivinen rakenne ei vaadi jarruvastusta, joka yleensä tuhlaa regeneratiivisen energian lämpönä. Nyt regeneratiivista energiaa voivat käyttää muut samassa verkossa olevat kuluttajat, mikä säästää kokonaisenergiakustannuksia ja -kulutusta sekä vähentää paneelin jäähdytysjärjestelmän vaatimuksia.

• Säästää energiaa
• Vähemmän lämmönkehitystä, pienempi ilmanvaihtotarve
• Ei jarruvastusta - huomattavasti pienempi palovaara
• Vähemmän tarvetta huollolle
• Vähemmän osia
• Kompakti muotoilu

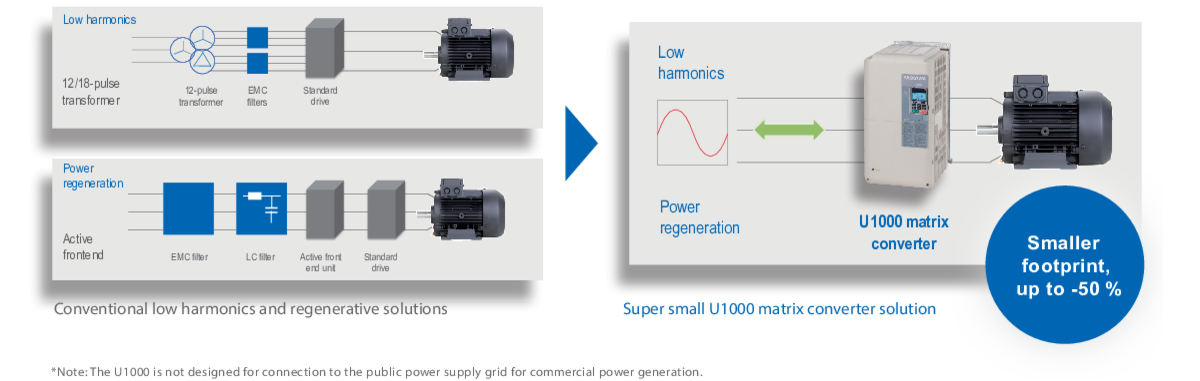

Kompakti ja helppo

U1000-mallin edut perinteisiin dynaamisiin jarrutusratkaisuihin verrattuna ovat edelleen asennustilan säästö (jopa 50 %), pienempi paino ja 100 %:n säästö hukkaan menevässä energiassa. Liitäntään tarvitaan vain 3 sisääntulo- ja 3 ulostulojohdinta.

• Pienemmät paneelit
• Erittäin kompakti koko
• Helppo asennus lyhyessä ajassa
• Sopii täydellisesti jo olemassa oleviin asennuksiin

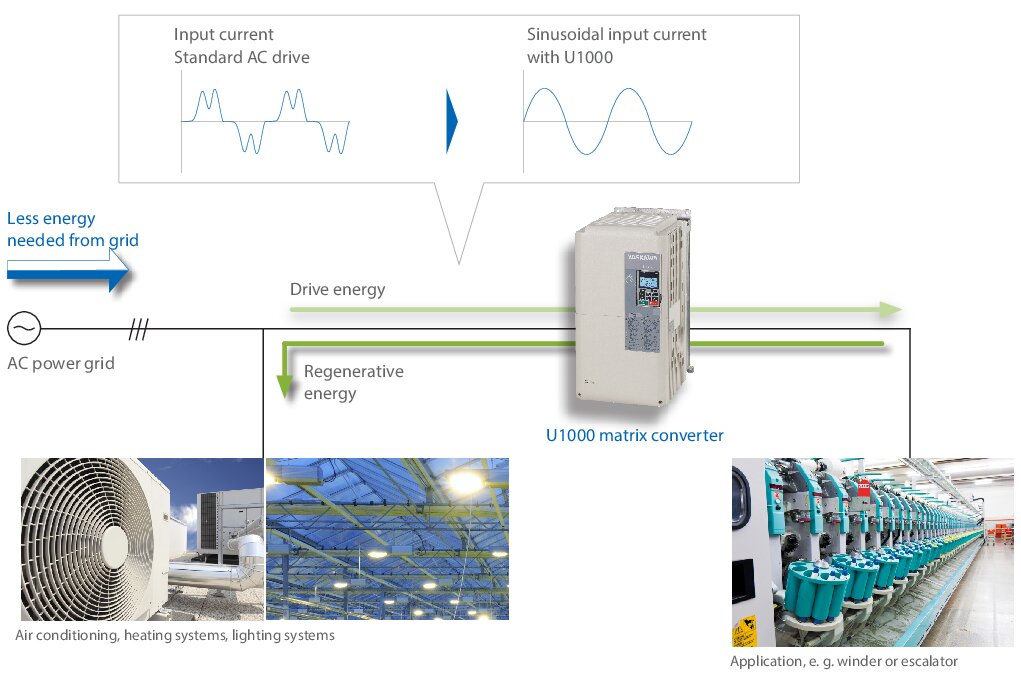

Puhdas virta

U1000 on ratkaisu sähkönlaadun, energiansäästön ja järjestelmän tehokkuuden parantamiseen. Yaskawan Matrix-taajuusmuuttajan edistyksellinen tekniikka yhdistää kaikki sovelluksen avainominaisuudet yhteen tilaa säästävään käyttölaitteeseen, joka vähentää THDi-arvon 5 prosenttiin ilman ulkoisia muuntajia tai raskaita suodattimia.

• Ei ylimitoitettuja muuntajia, generaattoreita tai kaapeleita
• Sinimuotoinen tulovirta ja tehokerroin ~0,98
• Kompakti asennus – 3 johtoa sisään, 3 johtoa ulos
• Pienemmät elinkaarikustannukset
• Luotettava toiminta
• 10 vuoden huoltovapaa rakenne

Kompakti tehokkuus

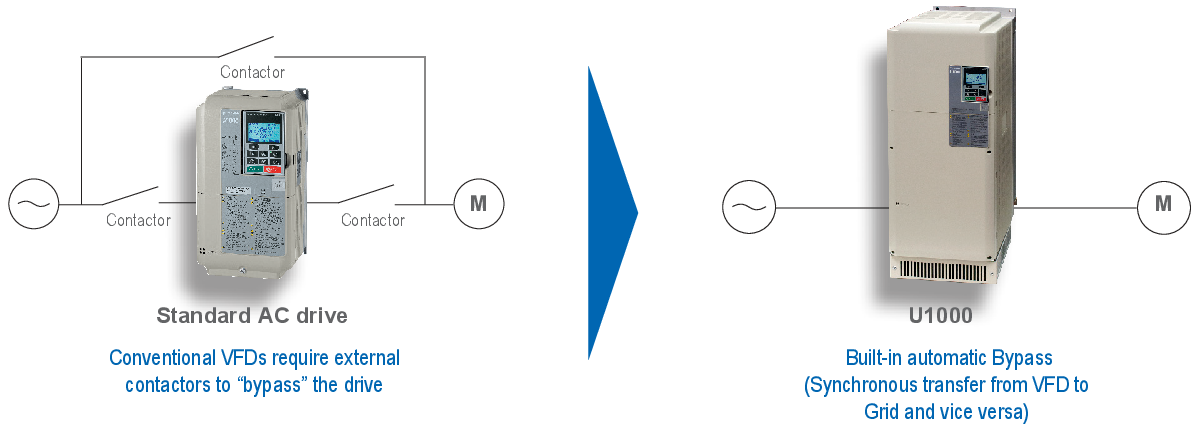

Eco-tila – Sisäänrakennettu ohitustoiminto

U1000-mallissa on sisäänrakennettu ohitustoiminto. Kun sovellus vastaa verkkojännitteen taajuutta, U1000 voi synkronoida moottorin verkkojännitteen taajuuden kanssa. Tämä sisäänrakennettu ohitustoiminto eliminoi kytkentähäviöt. Se myös eliminoi lähes kokonaan virran vääristymät ja moottorin melutaso laskee merkittävästi.

• Ei tarvetta ulkoisille ohituskomponenteille (ei vaiheenilmaisimia, kontaktoreita, oheislaitteita jne.)
• Pienemmät vaihtovirtakäyttöön liittyvät häviöt
• Hiljainen moottorin toiminta

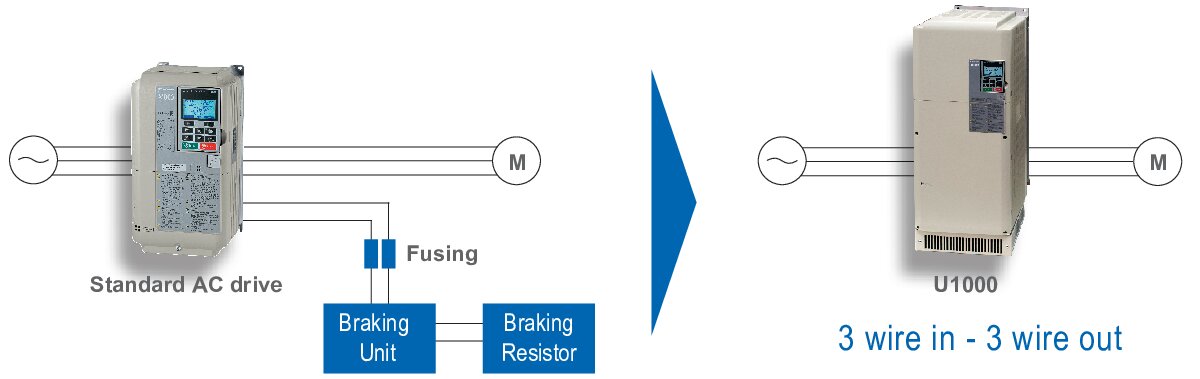

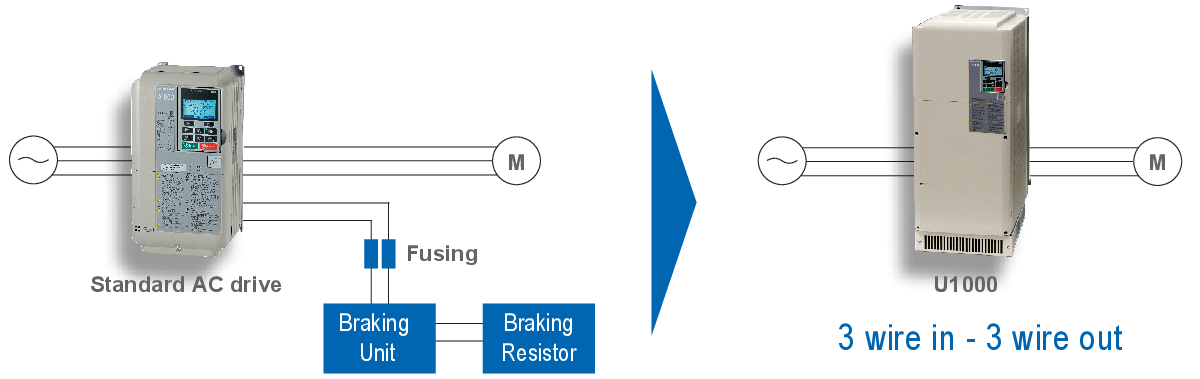

Järjestelmän koon pieneneminen

Perinteiset dynaamiset jarrutusratkaisut, joissa on jarruyksiköt ja jarruvastukset, vaativat paljon tilaa ja jäähdytystä. U1000-matriisiohjain on yksinkertainen 3-johtiminen konfiguraatio. Tämä suunnitteluetu pienentää sovelluksen tilantarvetta, säästää noin 50 % johdotuksessa ja painossa sekä säästää 100 % hukkaan menevää energiaa. Lisäksi se poistaa jarruvastusten ylikuumenemisesta johtuvan palovaaran.

Komponenttien poistaminen

• Ei ylimääräisiä jarruyksiköitä
• Ei ylimääräisiä jarruvastuksia
• Ei ylimääräisiä sulakkeita

Järjestelmän tehokkuus

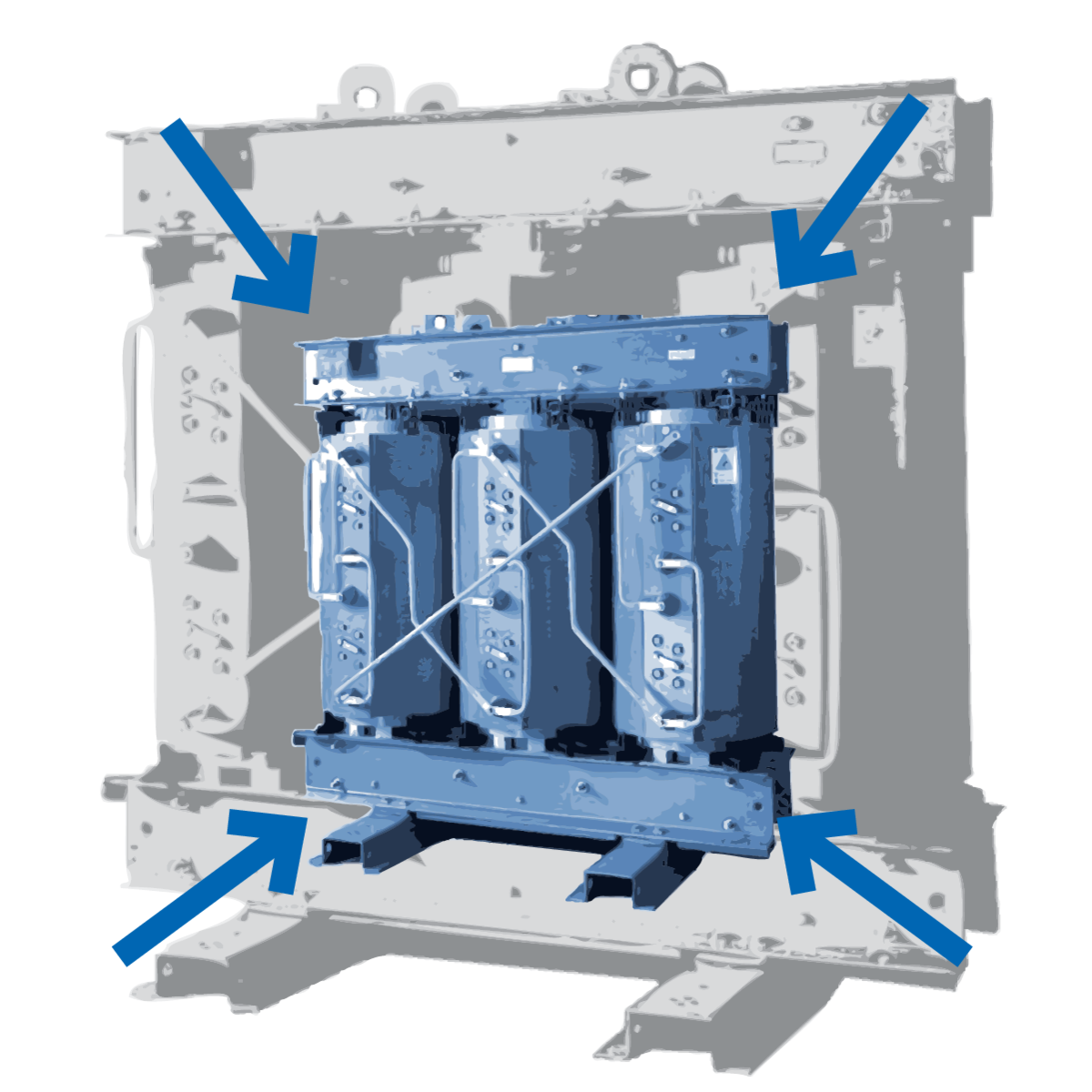

Taajuusmuuttajan AC–AC-rakenne tuottaa sinimuotoisen tulovirran. Tämä tarkoittaa, että U1000:n tehokerroin on lähellä arvoa 1. Lähes täydellinen tehokerroin mahdollistaa häviöiden vähentämisen generaattoreissa, muuntajissa ja kaapeleissa.

U1000:n asennuksen yhteydessä uusissa kohteissa voidaan mitoittaa sähköverkko pienemmälle kapasiteetille tai olemassa oleviin syöttölinjoihin voidaan lisätä useampia taajuusmuuttajia ilman lisäkuormitusta sähkömuuntajille.

Modernisaatio

Yaskawan Matrix-teknologia on osoittanut toimivuutensa vähäharmonisten, tilaa säästävien sekä regeneratiivisten sovellusten vaatimuksissa. AC-AC rakenteen etu tekee järjestelmästä tehokkaamman ja auttaa pienentämään käyttökustannuksia jakamalla regeneratiivisen energian muiden järjestelmän sähkölaitteiden kanssa.

• Matalaharmoninen (IEEE 519 -rajoitukset täyttyvät)
• Ei tarvetta jarruyksiköille, jarruvastuksille tai lisäsulakkeille
• Merkittävästi pienempi ohjauskeskuksen jäähdytystarve
• Helppo siirtyminen olemassa olevasta yksiköstä uuteen
• 100 % hukkaenergiasta hyödynnetään
• Suunniteltu 10 vuoden huoltovapaaseen käyttöön

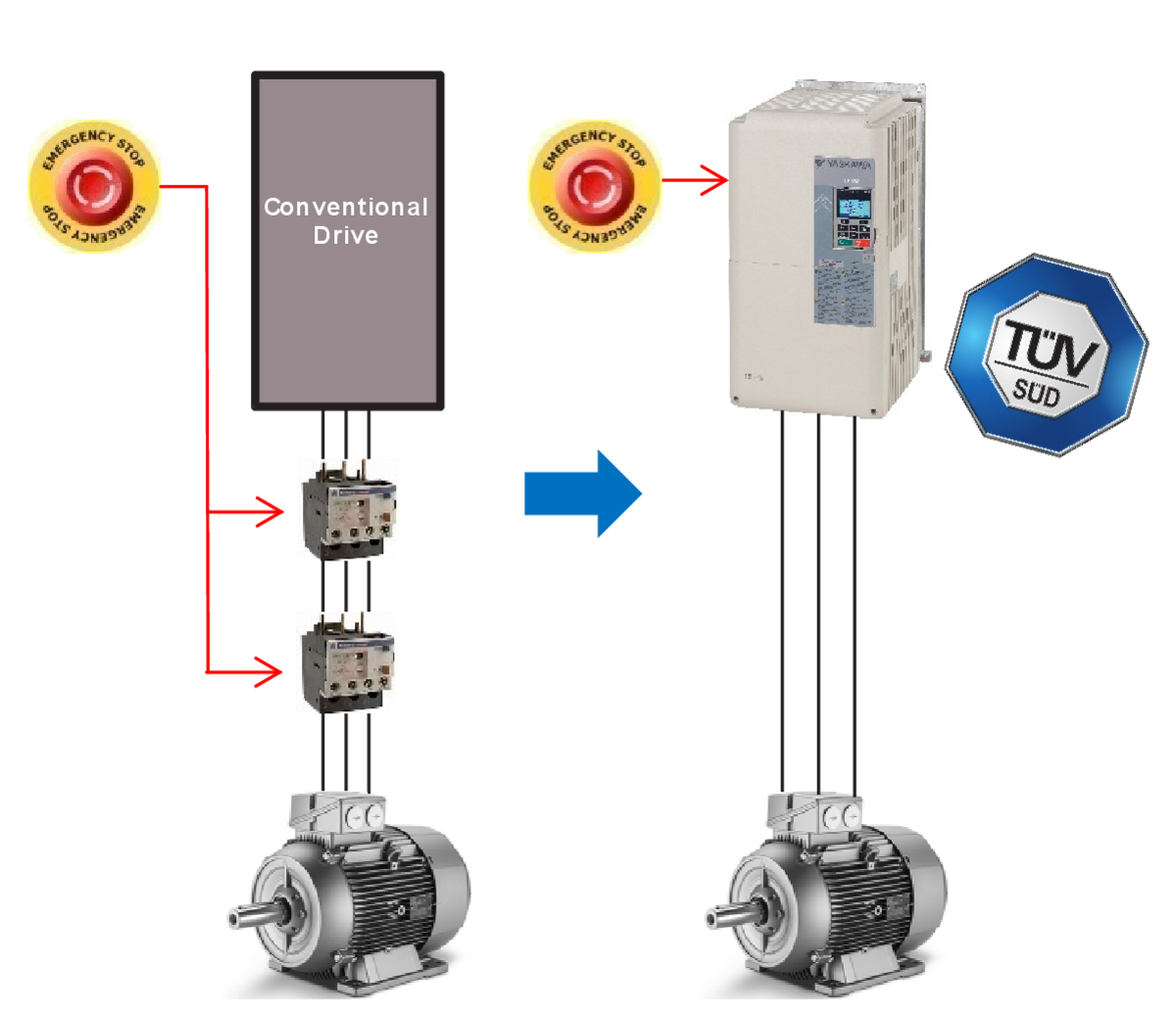

Sisäänrakennettu turvallisuus

U1000 sisältää sisäänrakennetun kaksikanavaisen STO-toiminnon, joka täyttää SIL3 and PL-e -vaatimukset. Tämä tarjoaa helpon tavan parantaa koneen turvallisuutta ilman monimutkaista ulkoista kytkentää.

• TÜV-sertifioitu standardien EN/ISO 13849-1 (PL-e) ja IEC 62061 (SIL3) mukaisesti

• Yksinkertainen kytkentä

• Vähemmän komponentteja

• Korkeampi luotettavuus

• Tilaa säästävä rakenne
